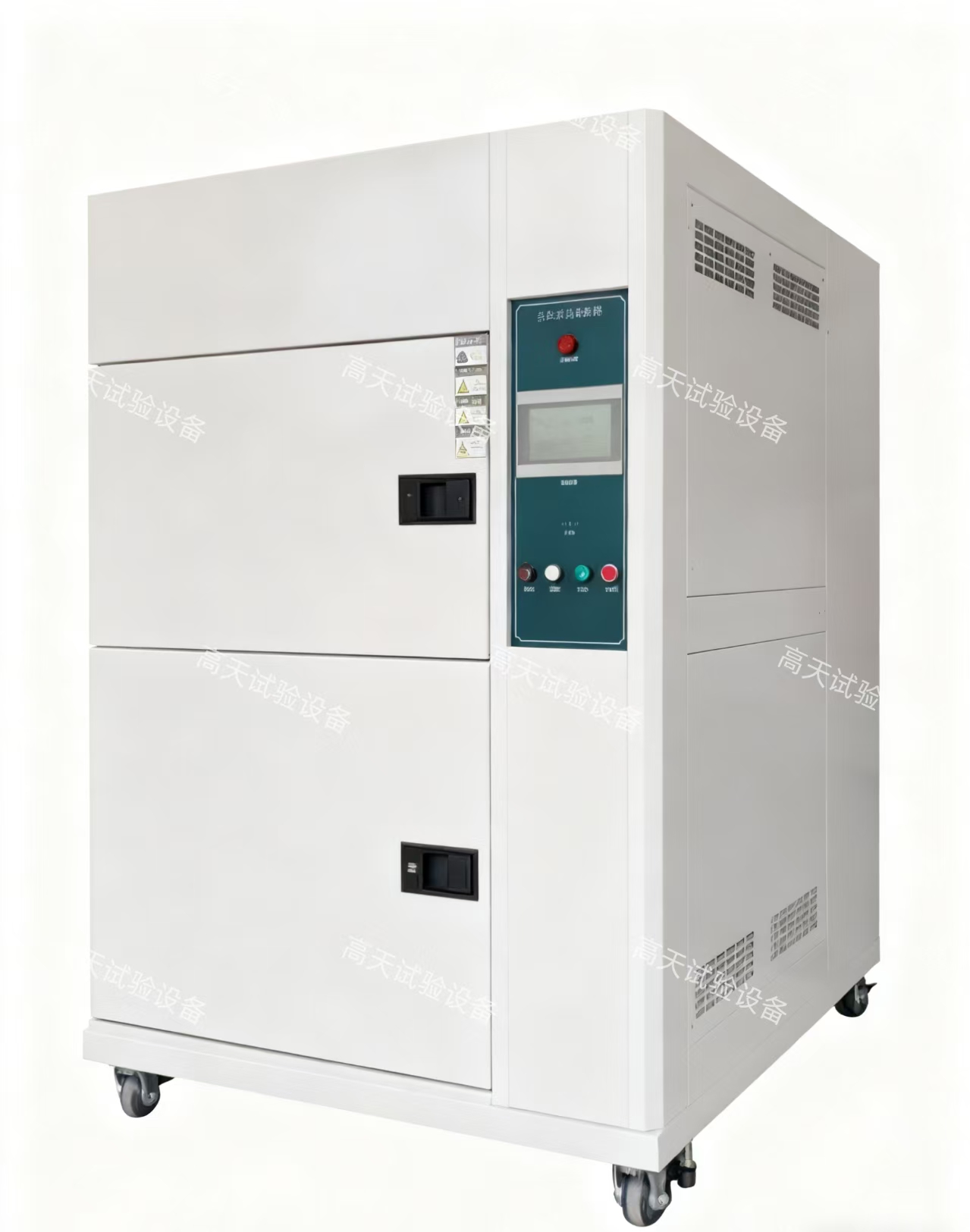

產品名稱：冷熱衝擊試驗箱
產品型號：GT-TC-408L
本係列冷熱衝擊試驗機適用於電子電口器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑膠等行業，測試其材料對高、低溫的反複抵拉力用產品於熱脹冷縮產出的化學變化或物理傷害。
適用標準：產品可滿足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等標準。
控製方式
利用低溫及高溫蓄冷熱槽，依動作打開閥門，將低溫及高溫通過送風係統快速快速送到試驗槽內，從而達到快速溫度衝擊效果,平衡調溫控製係統（BTC）+ 特殊設計之送風循環係統,以P.I.D.方式控製SSR，使係統之加熱量等於熱損耗量，故能長期穩定的使用
技術參數：
溫度衝擊範圍 高溫60℃～+150℃
低溫-40℃～-10℃
預熱溫度範圍 ＋60℃ ～ ＋180℃
高溫槽升溫時間 RT（室溫）～ ＋180℃≤40min（室溫在＋10～＋30℃時）
預冷溫度範圍 －10℃～－55℃
低溫槽降溫時間 RT（室溫）～ -55℃≤35min（室溫在＋10-- ＋30℃時）
溫度波動度 ±1.0℃
溫度均勻度 ±2.0℃
轉換時間 ≤8S
衝擊歸複穩定時間 －40-- ＋150℃為5min內.
產品結構：
內部尺寸 W500×H400×D400 mm
內箱材質 霧麵不鏽鋼板（SUS#304）
外箱材質 鋼板烤漆或304不鏽鋼
保溫材質 a.高溫槽：矽酸鋁保溫棉.
b.低溫槽：高密度PU發泡.
箱門 上、中、下箱單片門,左開.
a.嵌入式平麵把手.
b.後鈕:SUS#304.
c.矽膠發泡膠條.
試料置放架 a.中間測試室.
b.承重不大於5KG.
c.不鏽鋼SUS#304內箱.
加熱係統 鰭片式散熱管形不鏽鋼電熱器.
1.高溫槽 9 KW.
2.低溫槽 6 KW.
運風循環係統 1.馬達.
2.不鏽鋼加長軸心.
3.多翼式扇葉（SIROCCO FAN）
4.特殊設計之風扇強製送風循環係統.
冷凍係統 ：
采用多段自動負載容量調整技術，更高效，更節能。
壓 縮 機 ：法國泰康全封閉式壓縮機
冷 凝 器： 風冷式冷凝器
蒸 發 器 ：鰭片式多段自動負載容量調整
膨 脹 閥 ：丹麥丹佛斯進口組件
冷 媒： 美國進口最新環保冷媒R404A
製 冷 輔 助 件 ：幹燥劑（丹麥）, 油分離器（美國）, 冷媒視窗（丹麥），電磁閥（日本），過濾器（日本），壓力控製器（韓國），截止閥（意大利）等製冷配件均采用進口件
保護裝置
· 過零點閘流體功率控製器
· 加熱空焚保護開關
· 壓縮機超壓保護開關
· 壓縮機過載過流保護開關
· 缺相保護開關
· 無熔絲過載保護器
· 加熱快速保險
主控製器
自主研發控製器，中英文7寸顯示屏，高對比附可調背光功能之大型LCD液晶顯示控製器。
1. 控製器規格:a.精度:溫度±0.1℃＋1digit.
b.分辨率:溫度±0.1.
c.具有上下限待機及警報功能.
d.溫度入力信號 T型.
e.P.I.D控製參數設定,P.I.D自動演算。
2.畫麵顯示功能:a.采畫麵對談式,無須按鍵輸入, 屏幕直接觸摸選項.
b.溫度設定（SV）與實際（PV）值直接顯示.
c.顯示故障狀態及說明故障排除方法.
d.可顯示目前執行程序號碼,段次,剩餘時間及循環次數.
e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
f.具單獨程序編輯畫麵,可輸入溫度,時間及循環次數.
g.屏幕可作背光調整.
h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
3.程序容量及控製功能: a.可使用的程序組:最大96個PATTEN(即96個試驗規範可設定).
b.可重複執行命令:每一個命令可達999次.
c.SEGMENTS時間設定0--99Hour59Min.
e.具有斷電程序記憶,複電後自動啟動並繼續執行程序功能.
f.程序執行時可實時顯示圖形曲線.
g.具有預約啟動及關機功能.
h.具有日期,時間調整功能.
主要組件
○ 交流接觸器：法國
○ 熱繼電器：台灣
○ 交流繼電器：法國
○ 時間繼電器：台灣
○ 控製器：自主研發
○ 超溫保護器：台灣
○ 電源總開關：台灣
○ 固態繼電器：台灣
○ 按鈕開關：台灣
○ 幹燒保護器：意大利
補充說明
使 用 電 壓 ：AC3￠5W 380V 50/60HZ. 總功率24KW
電壓變動充許值 : 定格電壓的±10%.
使 用 環 境 ： 允許使用環境 : 0 ~ 30℃
性能保證環境 : 5 ~ 25℃
自然排水口:間接排水管 : VP30 1根
排水管中途不得有凸起，房屋地麵不得有極端的傾斜；排水管由本公司提供，請提供排水口（￠20㎜）；儀器周圍60CM內不可放置其他物品。
